Квартирография


Плагин для автоматической группировки помещений и подсчета общей, жилой, отапливаемой площади и т.д.

Видеоинструкция

Вспомогательные ресурсы

Квартирография.xlsx

Возможности плагина

  • Вычисление суммарной площади квартир (групп помещений составляющих квартиры)
  • Вычисление площади жилых комнат квартиры
  • Вычислении площади помещений с учетом коэффициента
  • Вычисление площади отапливаемых помещений

Подготовка к запуску плагина

  • Убедиться, что в проект добавлены параметры для помещений (если проект разрабатывался в шаблоне dL, то об этом можно не беспокоится):
    • Номер квартиры (тип данных - Текст)
    • Общая площадь квартиры (тип данных - Площадь)
    • Жилая площадь квартиры (тип данных - Площадь)
    • Отваливаемая площадь квартиры (тип данных - Площадь)
    • Площадь квартиры с коэффициентом (тип данных - Площадь)
    • Общее число жилых комнат (тип данных - Целое)
    • Общее число помещений (тип данных - Целое)
  • Убедиться, что названия помещений соответствуют перечисленным в сопроводительном excel-файле*****;
    • Учтен регистр написания названий
    • Отсутствуют пробелы в названиях Untitled

Работа с плагином

Плагин имеет два режима работы:

Группировка по смежным дверям (I) - удобен если в проекте расставлены все двери, в том числе на балконы и террасы.

Группировка по уникальному параметру (II) - подходит если в проекте не расставлены двери или имеются двухуровневые квартиры, либо если вероятны ошибки моделирования

Группировка по смежным дверям

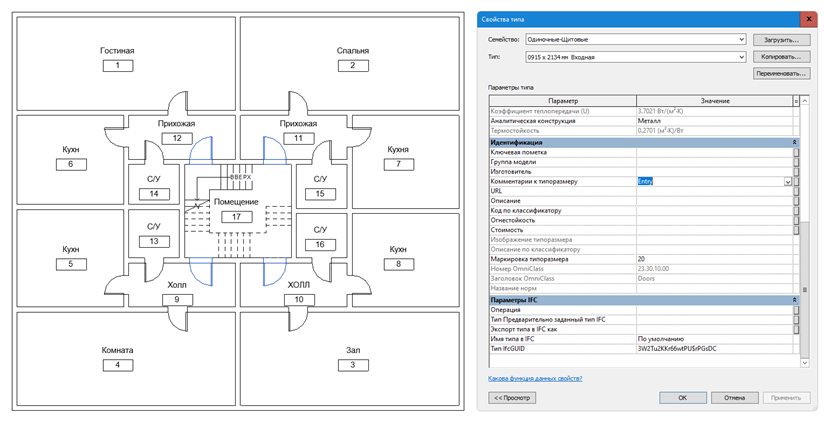

  1. Выделить все входные двери (в каждую квартиру) и в настройках типоразмера, в параметре Комментарий к типоразмеру прописать Entry. Двери не являющиеся входными не должны иметь соответствующего значения параметра. Untitled Для учета в расчете балконов/лоджий/террас необходимо чтобы выход был выполнен семейством категории Двери или Витражные двери (не окна)
  2. На вкладке dLab выбрать кнопку Квартирография,

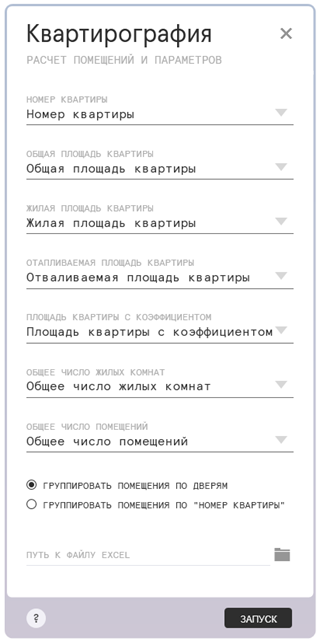

    • Проверить правильность указания параметров для заполнения рассчитываемых значений; Untitled
    • Выбрать Группировать помещения по дверям;
    • Проверить правильность указания пути к файлу excel;
    • Нажать Запуск

Группировка по уникальному параметру (Квартира номер)

  1. Выбрать все помещения, принадлежащие одной квартире и прописать им общее значение параметра Номер квартиры. Значение не должно повторяться у других квартир; Untitled
  2. На вкладке dLab выбрать кнопку Квартирография,
    • Проверить правильность указания параметров для заполнения рассчитываемых значений;
    • Выбрать Группировать помещения по «Номер квартиры»; Untitled
    • Проверить правильность указания пути к файлу excel;
    • Нажать Запуск

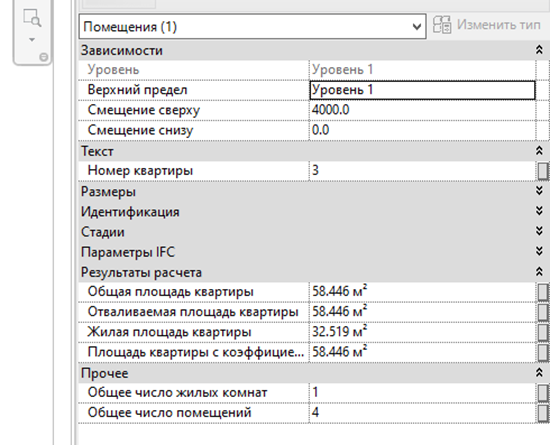

Итогом работы скрипта является заполнение параметров для каждого помещения каждой квартиры: Untitled

Примечания

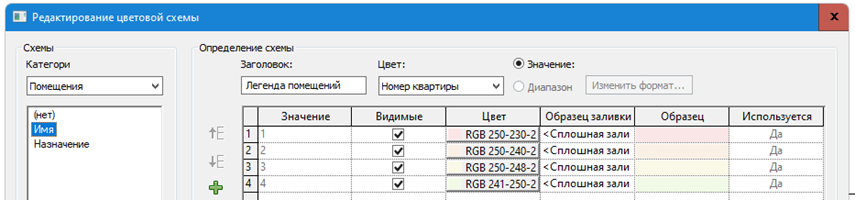

  • Плагин не создает и не применяет к виду Цветовую схему – это необходимо сделать вручную (Помещения – Цвет – Номер квартиры). Untitled

  • Плагин не расставляет марки квартир – это необходимо сделать вручную.

  • Для корректной работы плагина в проекте должны отсутствовать помещения названия, которых не содержаться в таблице (в том числе удаленные помещения)

  • Если в режиме «Группировать помещения по дверям» в файле останутся квартиры, которые не имеют входной двери, то вся квартира не будет рассчитана

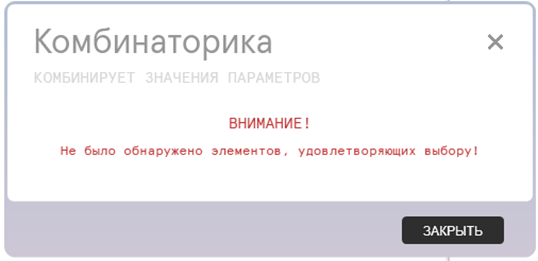

  • Если название помещения не найдено в таблице то плагин выдаст предупреждение, но по остальным помещениям произведет расчет: Untitled
