Расширенные функции плагина «Инсоляция» от dLab

В первой части статьи мы рассмотрели основные возможности плагина «Инсоляция» от dLab: познакомились с интерфейсом, произвели расчет инсоляции с помощью моделирования витража, построили лучи для детального анализа и научились добавлять города или местоположения для расчета.

Подробная инструкция плагина «Инсоляция» от dLab

В данной статье мы подробно разберем дополнительные функции плагина, такие как расчет инсоляции для любой точки в проекте и использование плагина для расчета освещения в ландшафтном проектировании.

Расчет любой точки в проекте

Иногда для более точного расчета инсоляции необходимо вычислить значение для конкретной точки на объекте, например, в лоджии. Это важно на более поздних стадиях проектирования.

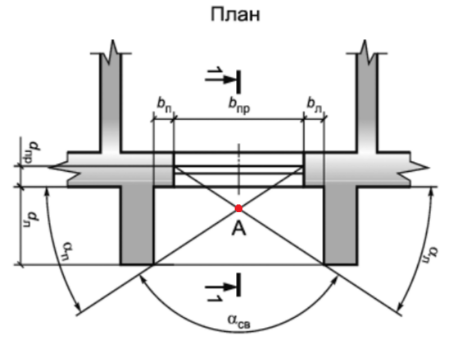

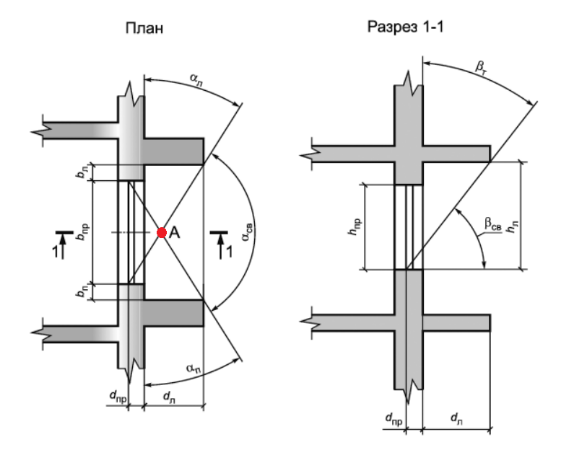

Согласно ГОСТ Р 57795-2017 «Здания и сооружения. Методы расчета продолжительности инсоляции», расчет инсоляции в точке «А» выполняется следующим образом:

Для этого воспользуемся инструментом «Модель в контексте»:

1. Перейдите на вкладку «Архитектура»

2. Выберите команду Компонент и откройте раскрывающееся меню. В нем выберите пункт Модель в контексте

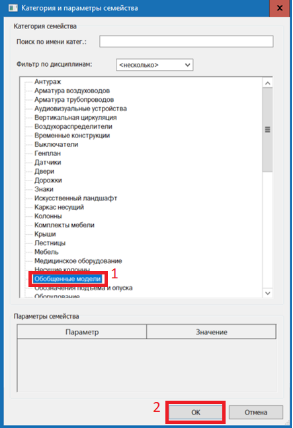

3. В открывшемся окне выберите одну из предложенных категорий. Для данного расчета рекомендуется использовать категорию «Окна», так как она позволяет добавить параметры dL_Инсоляция_Суммарная и dL_Инсоляция_Непрерывная, которые необходимы для дальнейших расчетов.

   Однако можно использовать и другие категории и даже семейства.

   Для примера выберем — «Обобщенные модели»



4. Перейдите на вкладку Создание

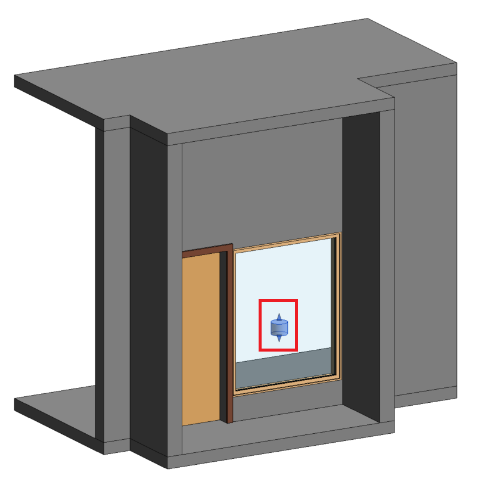

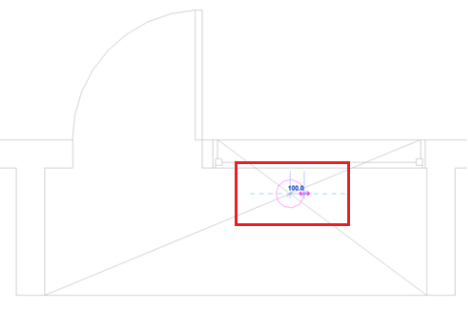

5. Используя инструмент Выдавливание, создайте объект (например, цилиндр) в месте, где будет производиться расчет, то есть в точке «А».

   Примечание: Плагин автоматически выполнит расчет для центральной точки выбранного объекта.

6. Завершите создание модели в контексте, дважды кликнув по зеленой галочке

7. Выберите созданный элемент и откройте функцию Инсоляция плагина dLab

   Данный метод работы может использоваться в любых случаях самозатемнения фасадного элемента

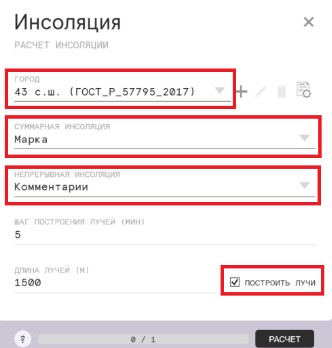

8. В появившемся окне выберите город и установите параметры для записи значений Непрерывной и Суммарной инсоляции

   Для категории «Обобщенная модель» параметры dL_Инсоляция_Суммарная и dL_Инсоляция_Непрерывная недоступны, так как эти параметры плагин добавляет только для категорий «Окна» и «Панели витража».

   В этом случае выберите параметры «Марка» и «Комментарии», в которые будут записаны значения расчета.

9. Нажмите Расчет

10. После завершения расчета нажмите Назначить

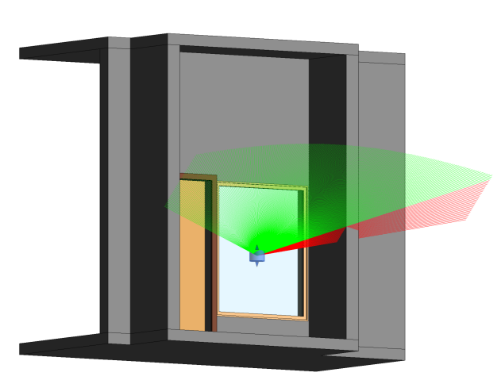

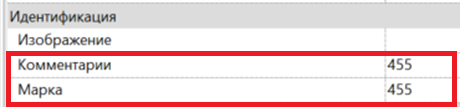

    В результате плагин построит лучи инсоляции, и в параметры Марка и Комментарии будут записаны значения инсоляции для указанной точки.

Применение плагина для расчета инсоляции в ландшафтном проектировании

Плагин можно также использовать для расчета инсоляции площадок, а также определения затемнения территории для размещения озеленения.

Нам необходимо, так же создать витражную систему, но уже горизонтально — для всей площади озеленения.

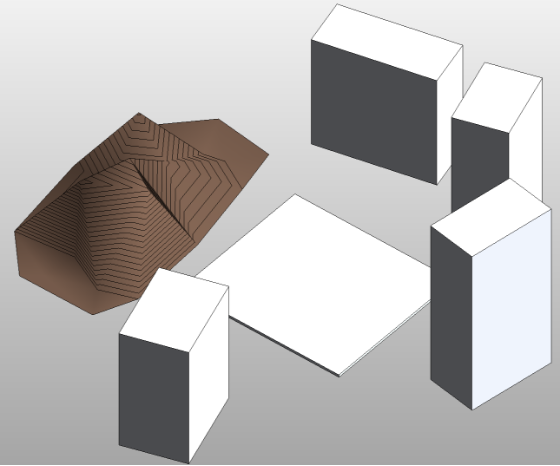

Пример: площадка для расчетов находится в центре, окруженная застройкой и рельефом

Сперва нам необходимо создать витраж на месте, где будет производится расчет:

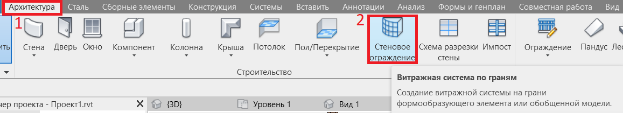

1. На вкладке Архитектура выберите инструмент Стеновое ограждение, создадим витражную систему по грани


2. Укажите верхнюю грань плоскости, на которой будет происходить расчет

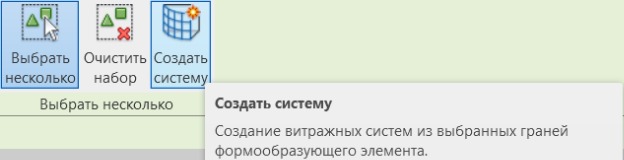

3. Нажимаем «Создать систему»

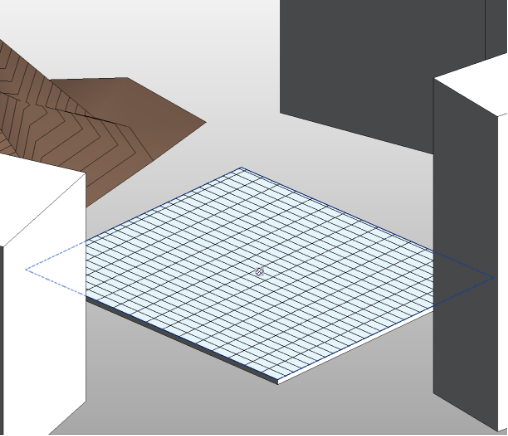

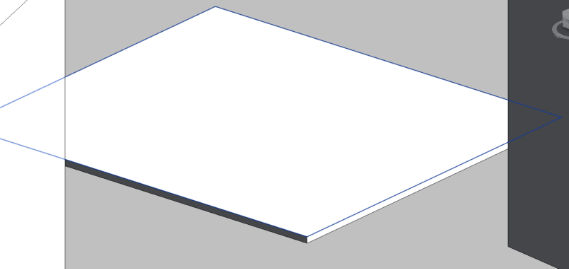

   У вас создалась витражная система

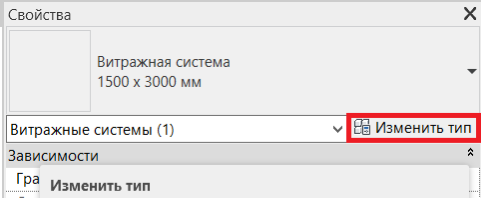

4. Зайдите в Изменить тип

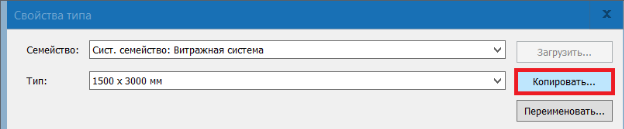

5. В диалоговом окне Изменить тип скопируйте тип

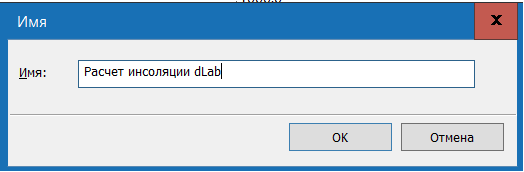

   и назовите его.

   Затем нажмите «ОК».

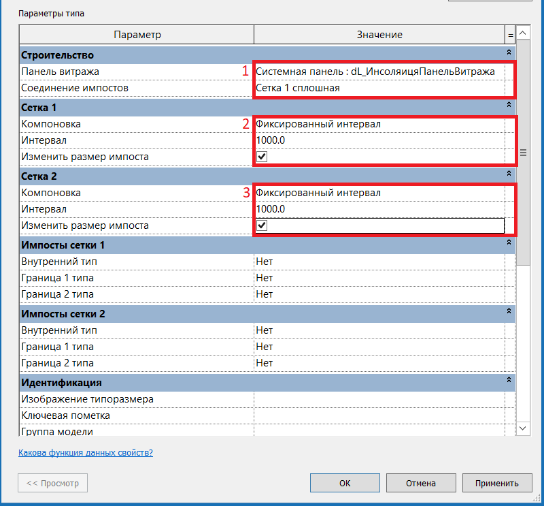

6. В параметрах Витражной системы настройте панель на dL_ИнсоляцияПанельВитража и установите параметры сетки согласно иллюстрации ниже.

   Затем нажмите «ОК».

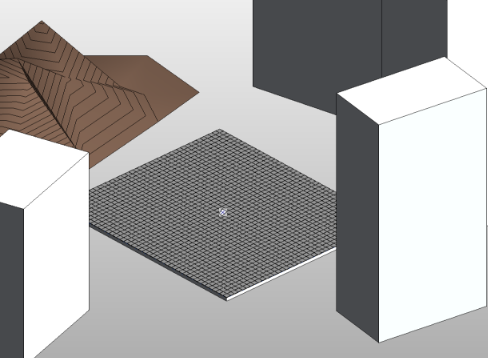

   У вас появилась крыша с настроенной разрезкой и панелями для расчета

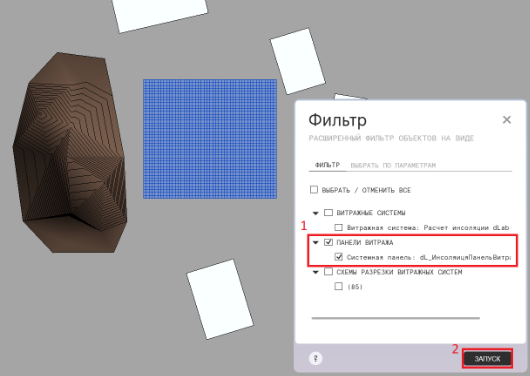

7. Теперь, так же как в первой части, выбирайте только панели витража с помощью фильтра dLab.

8. Запустите плагин Инсоляция

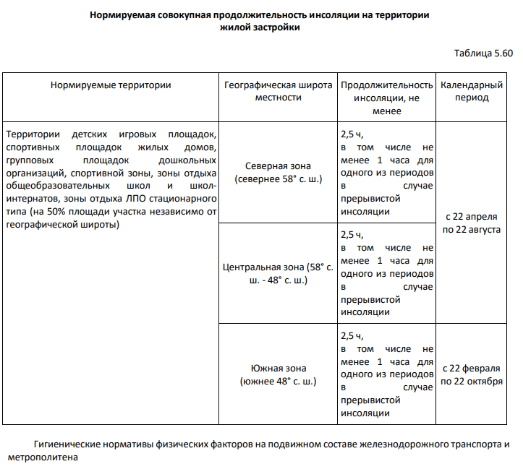

   Для благоустройства необходимо настроить собственные фильтры для корректного отображения непрерывной инсоляции в соответствии, с СанПиН 1.2.3685-21 "ГИГИЕНИЧЕСКИЕ НОРМАТИВЫ И ТРЕБОВАНИЯ К ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ И (ИЛИ) БЕЗВРЕДНОСТИ ДЛЯ ЧЕЛОВЕКА ФАКТОРОВ СРЕДЫ ОБИТАНИЯ"

   В данном примере – Южная зона (южнее 48° с. ш.)

9. После расчета нажимаем «Назначить»

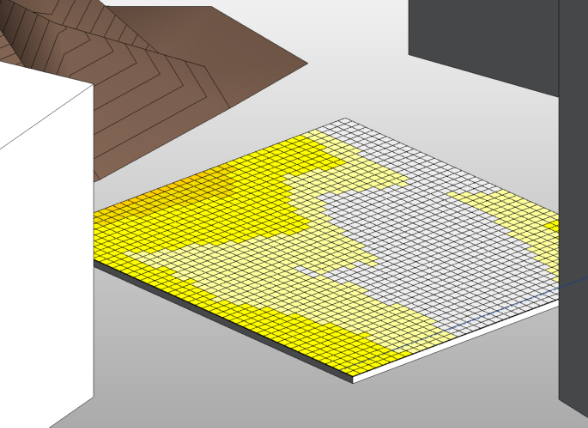

Расчет инсоляции — Готов!

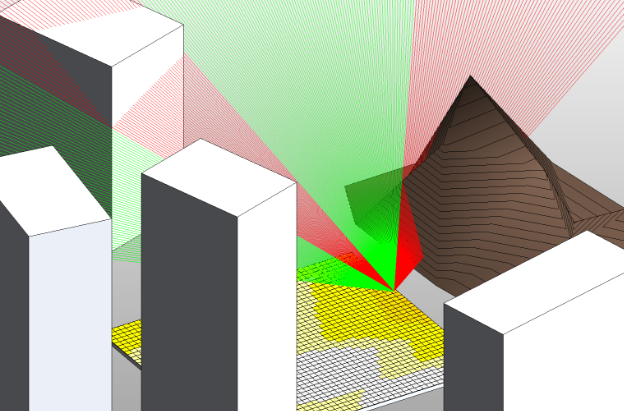

Обратите внимание: при построении лучей, наглядно видно, что тень от топо-поверхности была учтена при расчете
